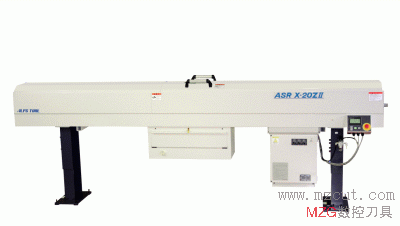

ASR X-20ZⅡ

ASR X-20Ｚ型は従来機ASR X-16Ｚ型に改良を重ねRXシリーズフィーダと同様に上部カバーは両面開閉式を標準装備。機体のフロアスペースも自社比10％改善、より使い易く安定したバーフィーディングを支援します。全ての小型中型CNC自動旋盤に最適な最新鋭のオイル式バーフィーダです。

ASR X-20ZⅡ,which has been improved on the former bar feeder ASR X-16Z,has the gull wing type upper covers as standard.10% of the floor space will be saved.Easier treating and more stable bar feeding will be supplied.This is the most feasible and the newest oil magazine bar feeder for all small and medium CNC automatic lathes.

特徴

FEATURES

上部カバーは、両面開閉式で前後どちらからでも材料投入可能。
With upper cover of gull wing type,this machine enables to supply of bars from the front of the rear.
操作は最新型のタッチパネルで段取りやメンテナンスが容易。
The newest touch operation panel makes the setup-works and the maintenance easier.
剛性アップした新タイプのシンクロ(主軸同期)装置(OP)が搭載可能。
Enable to equip the new type synchronized device(OP)that is more durable.
短縮機構はもちろん、機体のフロア面積を当社比10％削減、材利用収容量は10％アップ。
Besides the shortened mechanism,10% of the floor space is saved,and the rack capacity of materials shows 10% increase.

仕様

SPECIFICATIONS

材料径 Bar Diameter	12型仕様:φ2～φ12mm　16型仕様:φ4～φ16mm　20型仕様:φ4～φ20mm type12：φ2～φ12mm　 type16：φ4～φ16mm type20：φ4～φ20mm
材料収容量 Rack Capacity	φ4→48本　φ16→12本 φ4→48pcs　φ16→12pcs
材料長 Bar Length	2.5m　3.0m　4.0m
残材処理 Remnant	後方引き抜き　残材長 55mm～400mm Remnant Retract(Length 55mm～400mm)
送出速度 Feed Speed	前進800mm/sec　後退1600mm/sec Forward 800mm/sec　Backward 1600mm/sec
送出力 Feed Force	MAX 100N(10kgf)
電源 Power Source	AC200V/220V 3PH　50/60Hz　1.5KVA
エアー源 Air Pressure	0.5～0.7Mpa (5～7kgf/c㎡)
使用オイル Oil Used	ISO VG32相当品　20L ISO VG32 20L
装置質量 Weight	2.5m→360kg　3.0m→400kg　4.0m→480kg
材料曲がり Material bend	MAS規格のB級品(0.5mm/m)以上のもので、表面はミガキ材程度 The thing more than Class B article (0.5mm/m) of a MAS standard
